鉻鐵礦砂在鑄造上的特性

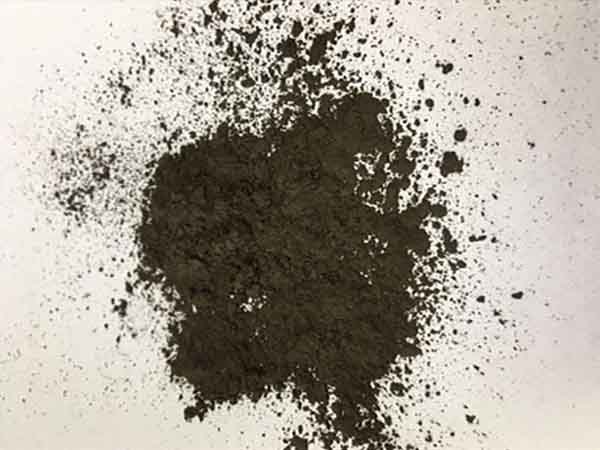

1、鉻鐵礦具有優(yōu)異的冷卻性能，它不減少熱裂紋，但可以影響溫度梯度，促進定向凝固，而不使用冷鐵。
2、鉻鐵礦是惰性的，因此不與其他金屬氧化物反應(yīng)。它不會被錳鋼水弄濕。錳鋼鑄件可以在鉻鐵礦砂成功使用。如果模具正常涂漆且二氧化硅含量低，鐵橄欖石不會發(fā)生反應(yīng)。
3、鉻鐵礦具有較小的線性膨脹，這是鑄件中可能導(dǎo)致夾砂的一個因素，因此它可用于混合大型鑄件的濕砂型。
4、鉻鐵礦砂通過細顆粒燒結(jié)消除金屬滲透，并伴有冷卻和高殘余熱強度。
5、鉻鐵礦砂是通用的，它可與各種粘結(jié)劑共同使用。
6、鉻鐵礦砂對健康無硅砂那樣的不利影響。
選鉻鐵礦砂的三個技術(shù)選擇關(guān)鍵點
1.鉻鐵礦砂技術(shù)要求：Cr2O3≥45%;SiO2≤3%;CaO≤1%;灼減量≤0.5%粒度40-70目>75%;通過140目<0.5%;
2.耐火度>1800℃鉻礦砂混制方法：砂+固化劑(60-75s)+樹脂(60-75s)先放砂，再放固化劑，最后放樹脂，
3.固化劑是樹脂的47%鉻礦砂終強度：簡單件>2.0Mpa;復(fù)雜件：>2.5Mpa;
以上就是河南四成小編給大家詳細介紹的“鉻鐵礦砂在鑄造上的特性有哪些”的相關(guān)信息了，如需鉻鐵礦砂，可以在線免費咨詢客服來了解訂購！
